ВОПРОСЫ И ОТВЕТЫ

Как проверить наличие измерительного средства в государственном реестре?

Проверить интересующие Вас модели приборов, на предмет их наличия в реестре СИ РФ, можно на сайте Росстандарта по адресу (задавая в строке поиска название интересующей фирмы-изготовителя).

Данный ресурс не только показывает приборы, внесенные в реестр СИ РФ, но и позволяет получить копию документа «Описание типа средств измерений», где приводятся фактические технические параметры прибора (например, диапазон рабочих температур или диапазон температур эксплуатации), полученные по результатам испытаний, проведенных при сертификации приборов в России, а не данные, которые публикуются в рекламных буклетах.

Для чего нужны калибровки тепловизионного прибора перед началом работ?

Калибровка нужна для того, что бы настроить прибор после включения на получение достоверных измерений, соответствующих его характеристикам точности. Сигнал на элементах матрицы зависит от температуры и влажности среды, в которой происходят измерения, от температуры самой матрицы, от состояния и протяженности воздушной среды, через которую проводятся измерения.

Современные профессиональные камеры имеют целый набор калибровок, которые позволяют свести все эти погрешности к минимуму, тем самым значительно повысить точность проводимых измерений. Неправильно проведённая или не проведённая калибровка может полностью исказить результат измерений, поэтому её всегда необходимо провести перед работой согласно инструкции, в процессе работы её стоит повторять, если резко изменились условия эксплуатации прибора, дождавшись его температурной стабилизации. Не избегайте этой процедуры в целях экономии времени, она всегда поможет произвести более точную диагностику, а порой, избежать неверных выводов.

В камерах Nippon Avionics, например, перед началом эксплуатации производится калибровка с закрытой крышкой объектива, которая позволяет вычесть из последующих измерений собственные погрешности камеры, (ведь она сама тоже является источником теплового излучения) и матрицы. Кроме этого, камера производит автоматическую периодическую калибровку, учитывая временные изменения измерительной системы, в это момент она несколько секунд не производит измерений. Интервал автоматических калибровок можно выбирать самостоятельно через меню.

Может ли незнание излучающей способности элементов объекта исказить общую тепловую картину?

Да, может, даже можно найти несуществующий дефект на сильно отражающих элементах конструкции; расположенные рядом объекты со значительно разницей в коэффициенте излучения могут показать не существующую в реальности разницу температур.

Чем отличаются японский тепловизор Thermo Shot серии F30 от тепловизоров других производителей?

Конкурентные преимущества

• Впервые в отрасли! Наложение данных о температуре на оптическое изображение. Наличие функции измерения температуры по оптическому изображению, позволяет оператору легче и быстрее производить поиск экстремальных ситуаций по заранее заданным разностям температуры. При этом нет необходимости точной настройки температурной шкалы.
• Значительное различие в габаритных размерах. Новый тепловизор имеет очень компактный размер!
• Наличие встроенной видеокамеры.
• Разрешение получаемого изображения в 3 раза превышает тепловизор FLIR i5.
• Богатый набор измерительных функций:
1. Измерение температуры по 3 точкам
2. Определение разницы температур
3. Сигнализация цветом
4. Сохранение файлов формата JPEG с радиометрическими данными.

Конструкционное решение

Компактный и лёгкий прибор размером с цифровую камеру

• Низкое потребление энергии благодаря использованию неохлаждаемого ИК-детектора нового поколения.
• Монтаж на гибких печатных платах.
• Встроенный процессор цифровой обработки сигналов.

Низкая себестоимость производства

Достигнута благодаря использованию неохлаждаемого ИК-детектора нового поколения, встроенного процессора цифровой обработки сигналов, конструкции корпуса удобного в производстве. Наличие мощностей для массового производства.

Исключительное удобство в работе

• Удобное расположение кнопок управления, система меню и пиктограмм.

Продукт сотрудничества с центральным офисом компании NEC

Центральная исследовательская лаборатория компании NEC: разработка конструкции ИК-детектора, испытания на электромагнитную совместимость, разработка корпуса прибора.

Отделение систем наведения и электрооптики компании NEC: разработка неохлаждаемого ИК-детектора, программы обработки изображений.

Неохлаждаемый ИК-детектор

В тепловизоре применен неохлаждаемый ИК-детектор 4-го поколения разработанный отделением систем наведения и электрооптики компании NEC.

Тепловой анализ и испытания на электромагнитную совместимость

При разработке тепловизора был проведен тепловой анализ и была принята разработка схемы предложенная Центральной исследовательской лабораторией компании NEC.

Уменьшение массы и габаритных размеров корпуса

При разработке тепловизора принята конструкция корпуса предложенная Центральной исследовательской лабораторией компании NEC.

---

Как ознакомиться с интерфейсом управления тепловизора NEC Thermo Shot серии F30?

У тепловизора NEC Thermo Shot серии F30 продуманное расположение кнопок управления:

• Настройка шкалы температур всего несколькими кнопками.
• Крупный цветной ЖК-дисплей размером 2,7 дюйма.
• Переключение режимов работы с помощью дискового переключателя.

 кликните на изображение для увеличения

Интуитивно понятное управление

• Простота в работе аналогичная пользованию сотовым телефоном.
• Использование чётких и понятных пиктограмм без лишних текстовых сообщений.
• Быстрый доступ к наиболее часто используемым настройкам и функциям.
• Отсутствие необходимости в фокусировке. Фокусное расстояние от 1,3 м до бесконечности. Получение качественных изображений даже пользователями начального уровня.
• Минимальное фокусное расстояние – 10 см удобно для получения изображений мелких деталей.
• Расширенное поле обзора и высокое разрешение. Например, при съёмке поверхности размером 1 м расстояние до неё должно быть равным 2 м.

 кликните на изображение для увеличения

 кликните на изображение для увеличения

 кликните на изображение для увеличения

Тепловизор имеет встроенную видеокамеру разрешением 700 000 точек. Видеокамера используется для получения оптических изображений для последующей привязки к термограммам и составления протокола контроля. Возможность быстрого переключения режимов работы с помощью дискового переключателя. Впервые в отрасли! Наложение данных о температуре на опти- ческое изображение. Наличие функции измерения температуры по оптическому изображению, настройка совмещения изображений.

Тепловизор имеет функцию измерения температуры по 3 точкам: в центральной (фиксированной) точке, максимальной (минимальной) температуры и точке задаваемой опера- тором. Наличие функции индикации разницы температур (ΔT) в центральной и заданной точке.

Тепловизор имеет функцию сигнализации при превышении заданного порога температуры с индикацией соответствующего сообщения. Функция сигнализации цветом (изотерма) для выделения участков с высокой и низкой температурой.

В новом тепловизоре используются перезаряжаемые экологически чистые аккумуляторные элементы питания имеющиеся в свободной продаже. Комплект из 3 элементов питания типа ААА позволяет получить до 1 000 изображений.

Наличие контактного башмака позволяет подключать разнообразные принад- лежности, которые также доступны в свободной продаже: светодиодное устрой- ство подсветки, внешний оптический видоискатель и т.п.

Сохранение результатов контроля на карту памяти SD. Отсутствует необходи- мость использования специальных накопителей данных. Полученные изображе-ния в формате JPEG могут быть перенесены с помощью карты памяти microSD и устройства считывания карт на сотовый телефон для последующей пересылки.

Наличие порта USB 2.0 для быстрой передачи больших объёмов данных с тепловизора на ПК.

---

Какие новые области применения современной термографии?

Предлагаемые новые области применения термографии:

• Доступная цена для сельскохозяйственных предприятий, лесной промышленности, промышленного животноводства и пищевой промышленности.
• Зоопарки, ветеринария и зоомагазины.
• Экология, охрана окружающей среды, товары для красоты и косметика.
• Косметические клиники, массажные салоны, спортивные клубы, водолечебницы.
• Строительные выставки и выставочные залы обогревательного оборудования.
• Музеи науки, искусства, центры творчества, комнаты для игр детей.
• Средние школы, высшие учебные заведения, технические училища и академии.
• Правоохранительные структуры, пожарная служба, охранные предприятия.
• Станции технического обслуживания автомобилей, мотоциклов и судоремонтные предприятия.

Область применения тепловизоров на современном рынке

Рынок		Области применения тепловизора
Производство стали	Подготовительные процессы	Контроль коксообразования, транспортёров коксоподачи.
		Выявление потерь тепла в печи с вращающимся подом, в поддоне агломерационной печи.
		Контроль очистки футеровки вагонов-торпед.
		Контроль за ковшом-печью с циркуляционным вакуумированием.
		Контроль за коэффициентом теплового удлинения.
	Последующие процессы	Контроль за печью с горячим дутьём и газоструйным охлаждением.
		Процесс непрерывного контроля толстолистового проката в потоке производства.
		Контроль за температурой при производстве стальных бесшовных труб.
	Недорогая модель	Продажа персоналу обслуживающему все участки производства.
Химическое производство	Нефтеперераба- тывающие предприятия	Техническое обслуживание оборудования.
		Контроль за нагревательными печами.
	Цементные заводы	Выявление потерь тепла в печи с вращающимся подом.
		Контроль за нагревательными печами.
		Контроль заводских зданий и сооружений.
	Угледобывающие предприятия	Выявление потерь тепла в печи с вращающимся подом.
		Контроль за нагревательными печами.
		Контроль заводских зданий и сооружений.
	Недорогая модель	Продажа персоналу обслуживающему все участки производства.
Электро- энергетика	Генераторы / Трансформатор- ные подстанции	Планово-предупредительное обслуживание и ремонт электродвига- телей, турбин и трансформаторов.
	Передача электроэнергии	Планово-предупредительное обслуживание и ремонт линий электропередач.
	Распределение электроэнергии	Планово-предупредительное обслуживание и ремонт распредели- тельных линий, опор электрических трансформаторов, распредели- тельных щитов.
	Недорогая модель	Продажа обслуживающему персоналу.
		Контроль за отработанным ядерным топливом.
		Диагностика энергопотерь.
Автомобиль- ная промыш- ленность	Литьё в кокиль	Контроль качества отливок, поковок, литейных форм.
	Моторостроение	Оценка тепловыделения и производительности двигателей внутрен- него сгорания.
	Сборочные линии	Техническое обслуживание оборудования сборочной линии.
		Продажа обслуживающему персоналу.
		Диагностика энергопотерь.
Инженерно- строительные предприятия	Наружный осмотр	Контроль качества укладки черепицы, поиск расслоений бетонных стен.
	Внутренний осмотр	Поиск протечек воды.
		Контроль качества тепловой изоляции.
	Недорогая модель	Поиск образований плесени на стенах и потолке.
		Расширение продаж малым и средним строительным подрядчикам.
		Расширение продаж оценщикам недвижимости и риэлторским агентствам.

Примеры новых потенциальных рынков тепловизоров

Рынок		Области применения тепловизора
Пищевая промышленность	Контроль качества	Контроль температуры полуфабрикатов и готовых продуктов питания.
	Техническое обслуживание	Продажа тепловизора обслуживающему персоналу.
Косметические и массажные салоны	Оценка состояния кровообращения	Оценка уровня циркуляции крови после косметических процедур и массажа в салоне.
Спортивная медицина	Контроль за состоянием кровообращения	Оценка уровня циркуляции крови после физических нагрузок.
Разработка туристического / спортивного снаряжения	Оценка уровня теплоизоляции	Оценка отвода тепла и теплоизоляционных свойств новых тканей для снаряжения.
Мелкие и средние предприятия по производству керамических изделий	Контроль качества	Измерение температуры печей для обжига керамики и контроль качества.
Предприятия по переработке отходов	Техническое обслуживание	Техническое обслуживание установок по переработке отходов.
Индустрия развлечений	Техническое обслуживание	Техническое обслуживание аттракционов.
Научно-исследователь-ские институты	НИОКР	Исследования человека на основе биологических характеристик.
Опытное животноводство	НИОКР	Изучение выводимых пород животных на основе биологических характеристик.
Птицеводческие хозяйства	Разведение кур	Контроль состояния здоровья птиц.
Ремонтные предприятия	Техническое обслуживание	Малые и средние предприятия по ремонту и обслуживанию энергораспредели- тельных сетей.
Станции технического обслуживания автомобилей	Техническое обслуживание	Контроль качества выполненных работ.
Природоохранные ведомства	Измерения	Предотвращение образования тепловых куполов в промышленных зонах путём лесоразведения и озеленения территории.

---

Где увидеть конкретные примеры применения тепловизоров в промышленности?

Электроэнергетика (основной рынок промышленных тепловизоров)

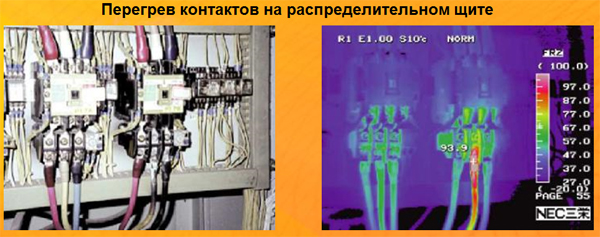

Применение тепловизоров: перегрев контактов на распределительном щите.

 кликните на изображение для увеличения

Применение тепловизоров: перегрев изоляторов на трансформаторной подстанции.

 кликните на изображение для увеличения

Промышленные сооружения (основной рынок промышленных тепловизоров)

Применение тепловизоров: определение уровня отстоя в резервуаре.

 кликните на изображение для увеличения

Применение тепловизоров: определение уровня продукта в резервуаре.

 кликните на изображение для увеличения

Применение тепловизоров: выявление повреждения теплоизоляции.

 кликните на изображение для увеличения

Применение тепловизоров: выявление потери тепла в печи с вращающимся подом.

 кликните на изображение для увеличения

Металлургия (основной рынок промышленных тепловизоров)

Применение тепловизоров: контроль очистки футеровки вагонов-торпед.

 кликните на изображение для увеличения

Применение тепловизоров: контроль футеровки разливочного ковша.

 кликните на изображение для увеличения

---

Где увидеть конкретные примеры применения тепловизоров на новом целевом рынке?

Использование тепловизоров в косметологии и нетрадиционной медицине

Применение тепловизоров: аку- и игнипунктура.

 кликните на изображение для увеличения

Применение тепловизоров на процедурах в салонах красоты.

 кликните на изображение для увеличения

Использование тепловизоров в животноводстве, зоопарках и зоомагазинах

Применение тепловизоров на свиноферме.

 кликните на изображение для увеличения

Применение тепловизоров в зоопарке.

 кликните на изображение для увеличения

Использование тепловизоров для решения экологических проблем

Применение тепловизоров для предотвращение пожаров на свалках твердых бытовых отходов.

 кликните на изображение для увеличения

Применение тепловизоров для предотвращение загрязнения рек и водоёмов.

 кликните на изображение для увеличения/p>

Использование тепловизоров для экологии и озеленения

Применение тепловизоров: определение уровня теплопотерь через крышу здания и озеленение.

 кликните на изображение для увеличения

Применение тепловизоров: оценка качеств теплоотражающего покрытия.

 кликните на изображение для увеличения

Использование тепловизоров в автомобилестроении

Применение тепловизоров: контроль нагрева глушителя.

 кликните на изображение для увеличения

Применение тепловизоров: контроль нагрева двигателя и системы обогрева стекол.

 кликните на изображение для увеличения

Использование тепловизоров в образовательных помещениях

Применение тепловизоров: получение теплового изображения классной комнаты.

 кликните на изображение для увеличения

Применение тепловизоров: контроль за охлаждением физкультурного зала для предотвращения теплового удара.

 кликните на изображение для увеличения

---

Как повысить эффективность метода?

Повышение производительности и эффективности методов ультрафиолетовой и ИК оптической диагностики с помощью радиоуправляемых летательных аппаратов.

 кликните на изображение для увеличения
