ПОРТАТИВНЫЙ ТЕПЛОВИЗОР СО СЪЁМНОЙ ГОЛОВКОЙ КАМЕРЫ THERMOFLEX F50
НОВЕЙШИЙ МОБИЛЬНЫЙ ТЕПЛОВИЗОР
Компания Nippon Avionics представляет мобильный тепловизор Thermo FLEX F50, в котором оптический блок с ИК детектором 240×240 пикселей и визуальной камерой 5 мегапикселей, выполнен в отдельном миниатюрном корпусе, размером с маленький фонарик, что особенно удобно для контроля труднодоступных деталей оборудования.
 |
Рис. 1. Thermo FLEX F50 - новейшая инфракрасная тепловизионная камера с отделяемым оптическим блоком. |
Миниатюрный сенсорный блок управления, соединяется с приёмным устройством гибким проводным интерфейсом. Сенсорный экран оснащён такими функциями, как задание диапазона измеряемых температур и точек измерения. Интуитивное управление обеспечивает удобство и эффективность измерений.
 |
Рис. 2. Пример совмещения визуального и теплового изображения, полученного с помощью оптики с полем зрения 70°. |
Имеется функция совмещения визуального и теплового изображения с регулировкой степени прозрачности. Комплектуется двумя типами оптики с полем зрения 70° и 35°.
Тепловизионная камера THERMOFLEX F50 новой конструкции позволяет
работать под любым удобным углом!
Тепловизионная камера THERMOFLEX F50 позволяет автоматически регулировать верхние пределы значения температуры с помощью функции "Auto-Maximum"
 |
 |
 |
Рис 3. Тепловизор THERMOFLEX F50: Режим "Auto Point" включен. |
Рис 4. Тепловизор THERMOFLEX F50: Выбор верхнего и нижнего предельных значений температуры. |
Рис 5. Тепловизор THERMOFLEX F50: Оптимизированное изображение в режиме "Auto Point". |
Функция "Sky Off" - использование камеры в режиме "Auto-Scale" для работы на открытом пространстве.
Вы можете установить верхние/нижние значения автоматической шкалы, игнорируя температуру пороговых значений. Использование режима "Sky Off" позволяет игнорировать значения облака и неба при работе на открытом пространстве.
 |
 |
 |
Рис 6. Тепловизор THERMOFLEX F50: Работа на открытом пространстве. |
Рис 7. Тепловизор THERMOFLEX F50: Режим "Sky Off" отключен. |
Рис 8. Тепловизор THERMOFLEX F50: Режим "Sky Off" включен. |
Функция "Burst Shooting" для работы в труднодоступных местах.
Функция "Burst Shooting" может использоваться для работы в труднодоступном месте, где вы не можете зафиксировать угол съемки.
Работа в режиме "Burst Shooting" позволяет вам выбрать лучший снимок уже после проведения съемки. Изображения, полученные с помощью режима "Burst Shooting", записываются с максимальной частотой 7,5 Гц на SD-карту в интервале до 10 секунд.
 |
Рис. 9. Тепловизор THERMOFLEX F50: Работа в режиме "Burst Shooting". |
Тепловизор ThermoFLEX F50: режимы "поворот", "совмещение" и "тревога".
- Функция "поворот" ("Image Rotation") позволяет поворачивать изображение экрана на 90°, для изменения ориентации изображения.
- Функция "совмещение" ("Composite Visible Image") позволяет получить изображение в режиме "картинка в картинке" или "наложения" изображений.
- Функция "тревоги" ("Alarm") включает сигнал тревоги, когда камера обнаруживает температуру выше/ниже пороговых значений.
 |
 |
 |

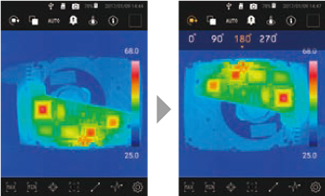

Рис 10. Тепловизор THERMOFLEX F50: Режим поворота изображения. |
Рис 11. Тепловизор THERMOFLEX F50: Режим совмещения изображения. |
Рис 12. Тепловизор THERMOFLEX F50: Режим тревоги. |
Съёмная головка камеры позволяет выполнять контроль под любыми углами в труднодоступных местах. Для контроля высоко расположенных объектов достаточно повернуть головку камеры, а для контроля труднодоступных деталей оборудования следует снять головку.
Конструкторы создали тепловизор с возможностью поворота головки камеры под разными углами и её снятия с блока управления. Благодаря этому новаторскому решению тепловизор ThermoFLEX F50 позволяет визуализировать труднодоступные для опрератора элементы оборудования и обеспечивает большую эффективность контроля.
Удобный в работе и интуитивно понятный блок управления. Сенсорный экран обеспечивает работу на интуитивном уровне. Кнопки на блоке управления доступны при работе в защитных перчатках. Разработчики сделали блок управления удобным для работы в различных производственных условиях.
Тепловизионная камера новой конструкции позволяет работать под любым удобным углом
Новая конструкция тепловизора ThermoFLEX F50 имеет съёмную головку камеры и блок управления. Благодаря новаторскому подходу можно выполнять измерения под любым удобным углом.
 |
 |
 |
Рис. 13. Головку камеры можно наклонять под любым углом и устанавливать на нижний или верхний шарнир. |
Рис. 14. Головку камеры можно снимать с блока управления и производить съёмку под любым нужным углом. |
Рис. 15. Головку камеры и блок управления можно крепить на штативах при работе в условиях лаборатории. |
Съёмка вверху, внизу, под углом, крепление камеры к защитной каске – масса возможностей работы
Высокая доступность тепловизора для эффективного контроля в условиях ограниченного пространства и внутри устройств.
 |
 |
 |
Рис. 16. При повороте головки камеры можно производить съёмку под любым удобным углом. |
Рис. 17. При работе со снятой головкой камеры можно следить за съёмкой по экрану блока управления. |
Рис. 18. Снятую головку камеры можно крепить к защитной каске, а также к ручному телескопическому штативу. |
Удобный в работе сенсорный экран
Доступность кнопок при работе в перчатках
Головка камеры устойчива к температуре +70°С
 |
 |
Рис. 19. Головка камеры имеющая небольшие размеры может быть помещена внутрь термостатической камеры. Тепловизором можно управлять дистанционно с помощью сенсорного экрана блока управления наблюдая при этом за результатами измерений. |
|
Крепление камеры к штативу и стене
 |
 |
Рис. 20. Головка камеры и блок управления можно устанавливать на штативе и крепить к стене с помощью шарнирного кронштейна для устойчивости и удобства измерений. |
|
Технические характеристики тепловизионной камеры серии ThermoFLEX F50
|
Модель базовой комплектации (BAS) |
Стандартная модель (STD) |
Сетевая модель (ONL) |
||||||
F50A-BAS |
F50B-BAS |
F50A-STD |
F50B-STD |
F50A-ONL |
F50B-ONL |
||||
Основные характеристики
|
Поле обзора |
35°х35° |
70°х70° |
35°х35° |
70°х70° |
35°х35° |
70°х70° |
||
Пространственное разрешение |
2,8 мрад |
5,3 мрад |
2,8 мрад |
5,3 мрад |
2,8 мрад |
5,3 мрад |
|||
Диапазон фокусировки |
от 30 см до ∞ |
от 10 см до ∞ |
от 30 см до ∞ |
от 10 см до ∞ |
от 30 см до ∞ |
от 10 см до ∞ |
|||
Фокусировка |
Фиксированная фокусировка |
||||||||
ИК-детектор |
матричного типа без охлаждения, устанавливается в фокальной плоскости объектива (микроболометр) |
||||||||
Спектральный диапазон |
8-14 мкм |
||||||||
Размер изображения |
240x240 пикселей |
||||||||
Диапазон измерений |
от -20°С до 350°С |
||||||||
Минимально различаемая разность температур |
0,05°С |
||||||||
Точность измерений |
±2°С или ±2% (от показания) |
||||||||
Индикация
|
Автоматические функции |
Автоматическое масштабирование / автопоиск точки с максимальной температурой / авто установка точек измерения |
|||||||
Цветовые палитры |
7 Палитр (желтовато-зелёная, радужная, яркостная, белое на чёрном, чёрное на белом и т. д.) |
||||||||
Число градаций |
256 / 128 / 64 / 16 оттенков |
||||||||
Визуальная камера |
КМОП камера, 5 Мп |
||||||||
Функция совмещения теплового и визуального изображения |
«картинка в картинке» (с функцией триммирования), смешивание (с регулируемой степенью прозрачности, настраиваемом размером и положением) |
||||||||
Функции индикации изображений |
непрерывное цифровое масштабирование 1х - 4х (тепловые, визуальные и совмещённые изображения) |
||||||||
Функции измерений
|
Функция сигнализации |
визуальная, звуковая сигнализация, сигнализация цветом. Запись об аварийном сигнале |
|||||||
Поправка на влияние тем пературы |
По коэффициенту излучения (по всему изображению, в нескольких точках), с учётом влияния факторов внешней среды, фона, по встроенной в память таблице коэффициентов излучения |
||||||||
Индикация температуры в нескольких точках |
5 Перемещаемых точек. Поиск максимальной/минимальной температуры, автоматическая индикация каждой точки |
||||||||
Индикация температуры в заданной области |
— |
1 прямоугольная область (максимальное, минимальное и среднее значение в пределах области) |
|||||||
Индикация температуры в виде линейного профиля |
--- |
1 линейный профиль |
|||||||
Индикация розницы температур |
— |
разница температур между двумя точками |
|||||||
Хранение и вывод данных |
Устройство хранения данных |
карта памяти micro SD, соответствует стандарту SOHC (Secure Digital High Capacity) |
|||||||
Сохранение |
Формат данных |
радиаметричесхий JPEG с данньми о температуре (14 бит) записывается вместе с визуальным изображением |
|||||||
Запись с интервалом |
— |
интервал от 3 с до 60 м ин, с записью визуагъного изображения |
|||||||
График тренда |
— |
В формате CSV (значения, разделённые запятыми) |
|||||||
Линейный профиль |
— |
в формате csv (значения, разделённые запятыми) |
|||||||
Речевая запись |
длительность 30 с, воспроизведение вместе с тепловым изображением |
||||||||
Текстовые комментарии |
длиною до 128 символов на каждое изображение, импорт символов с карты памяти SD |
||||||||
Интерфейс |
Пересылка файлов |
порт USB2.0 (МТР) |
|||||||
Передача данных в реальном времени |
|
|
Передача изображений через порт USB |
||||||
Прочие характеристики
|
Дисплей |
сенсорный экран 4,8 дюйма высокого разрешения (720 х 1280 пикселей) |
|||||||
Вспомогательные устройства |
светодиодная лампа (встроена в Головку камеры) |
||||||||
Стойкость к воздействию
|
Рабочая температура и |
Головка камеры: от -20°С до 70°С, относительная влажность - не более 90% (без конденсации водяных Паров) / блок управления: от -20°С до 50°С, относительная влажность - не более 90% (без конденсации водяных Паров) |
|||||||
Температура хранения и |
Головка камеры: от -40*С до 60°С, относительная влажность - не более 90% (без конденсации водяных паров) / блок управления: от -40°С до 60*С, относительная влажность - не более 90% (без конденсации Водяных паров) |
||||||||
Устойчивость к падению, |
камера спроектирована с учётом Возможности Падения с Высоты 1 м, 29,4 м/с2 (3G), 294 м/с2 (30G) |
||||||||
Защита корпуса от пыли |
эквивалент класса Защиты IP64 |
||||||||
ЭМС |
Соответствует требованиям европейского стандарта (класс А) |
||||||||
Электро
|
Аккумуляторная |
литиево-ионный элемент (встроенный), время нелрерьвной работы: 4 часа (типично) (в энергосберегающем режиме) |
|||||||
Блок питания сетевой |
100-240 В Перем. тока, 50/60 Гц (подключение с Помощью кабеля USB к разъёму micro В)
|
||||||||
Габаритные размеры |
Головка камеры: около 30x40x130 мм (без учёта выступающих деталей и кабеля) / блок управления: около 169(В)х92(Ш)х24,5(Г) мм (без учёта выступающих деталей и кабеля) |
||||||||
Масса |
Головка камеры: около 100 Г / блок управления: около 400 Г (без учёта кабеля) |
||||||||
Комплект постгвки |
Переносная сумка, карта Памяти micro SD, адаптер для карты Пгм яти micro SD, блок питания от сети переменного тока для порта USB, кабель micro-USB (для питания и соединения камеры), шейный ремень, руководство по эксплуатации. Программное обеспечение (NS9500LT) |
||||||||
