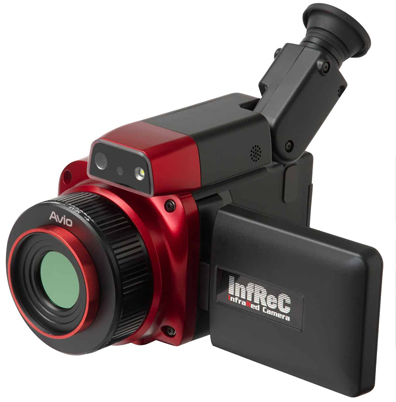

ТЕПЛОВИЗОР NEC R550

ИНФРАКРАСНАЯ КАМЕРА ВЫСОКОГО РАЗРЕШЕНИЯ INFREC ДЛЯ ПРОФЕССИОНАЛЬНОЙ ТЕРМОГРАФИИ, СЕРИЯ R550

Высокоскоростная съемка с максимальной частотой 120 Гц – модель R550Pro.

  • 120 Гц: 640×120 - Передача усечённого изображения;
  • 60 Гц: 640×240 - Передача усечённого изображения;
  • 30 Гц: 640×480 с работой в полноэкранном режиме.

Функция автоматической записи видео на подключённый ПК

Программное обеспечение автоматически запускает запись видео по внешнему сигналу запуска, подаваемому на вход камеры

ТЕПЛОВИЗОР NEC R550 ТЕПЛОВИЗОР NEC R550 ТЕПЛОВИЗОР NEC R550
ТЕПЛОВИЗОР NEC R550 ТЕПЛОВИЗОР NEC R550 ТЕПЛОВИЗОР NEC R550

 кликните на изображение для увеличения

Тепловизионная камера с разрешением 1,2 МП

  • Работа в режиме сверхвысокого разрешения (SR режим): 1280 х 960
  • Пространственное разрешение: эквивалентно 0,58 мрад
  • Работа в стандартном режиме: 640x480

Новейший тепловизор NEC R550: Реализация повышенной скорости
термографии в переносном оборудовании VGA класса!
(Для лицензионной модели R550 Pro)

Широкий выбор объективов позволяет осуществлять съемку в самых различных условиях:

Макросьёмочный объектив 21 мкм / 2х-кратный широкоугольный телеобъектив / Зх-кратный широкоугольный объектив / Макросьёмочный объектив 52 мкм / 2х-кратный телеобъектив

Тепловизионная камера NEC R550 позволяет работать в разных совмещенных режимах изображения

ТЕПЛОВИЗОР NEC InfReC R550 ТЕПЛОВИЗОР NEC InfReC R550 ТЕПЛОВИЗОР NEC InfReC R550

Рис 1. Тепловизор NEC R550: Параллельно расположенные изображения.

Рис 2. Тепловизор NEC R550: «Картинка в картинке» (изменяемая прозрачность).

Рис 3. Тепловизор NEC R550: Наложение (изменяемая прозрачность).

Тепловизор NEC R550 оснащен режимом "панорама"

Камера NEC R550 оснащена функцией "панорамы", которая позволяет получить панорамное тепловое изображение. Панорамное изображение можно сохранить в файл формата JPEG без использования ПК.

ТЕПЛОВИЗОР NEC InfReC R550

Рис 7. Тепловизор NEC R550: изображение, полученное в режиме "панорама".

На выбор основные модели камеры для решения разных задач:

R550Pro: диапазон измерений от -40°С до +2000°С. Модель подходит для научно-исследовательских работ, для измерения в условиях высоких температур и для ускоренной регистрации процессов.

R550: диапазон измерений от-40°С до +650°С. Превосходный вариант для диагностики электроэнергетического оборудования.

Для контроля процесса сварки

ТЕПЛОВИЗОР NEC InfReC R550 ТЕПЛОВИЗОР NEC InfReC R550

Рис 4. Тепловизор NEC R550: Изображение лазерной сварки.

Рис 5. Тепловизор NEC R550: Пример контроля лазерной сварки (объект: нержавеющая сталь, мощность лазера: 250 Вт, длина области сканирования – 50 мм). Съемка с частотой 120 Гц (верхний рисунок) и 30 Гц (нижний рисунок).

Благодаря высокой скорости съемки с частотой кадров 120 Гц (модель R550Pro) можно контролировать появление небольших брызг металла.

Пример контроля лазерной сварки, объект: нержавеющая сталь, мощность лазера: 250 Вт, длина области сканирования – 50 мм)

ТЕПЛОВИЗОР NEC InfReC R450

Рис 6. Тепловизор NEC R550: быстрая автоматическая регулировка фокуса.

Встроенная функция автоматической записи видео

Автоматическая запись видео на подключённый ПК по сигналу внешней синхронизации (модель R 550-Pro). Регистрация данных от подключённой контрольно-измерительной аппаратуры и полевого оборудования без необходимости настройки системы ввода вывода.

ТЕПЛОВИЗОР NEC InfReC R550

Рис 7. Тепловизор NEC R550: Запись видео на ПК в автоматическом режиме.

Запись видео на ПК в автоматическом режиме

Макс. 1,2 миллиона пикселей (в режиме сверхвысокого разрешения SR)

  • 1,2 млн. пикселей (полученных в режиме SR с цифровым увеличением х2.0)
  • 0,3 млн. пикселей (полученных в стандартном режиме с цифровым увеличением х2.0)

ТЕПЛОВИЗОР NEC InfReC R550 ТЕПЛОВИЗОР NEC InfReC R550

Рис 8. Тепловизор NEC R550: режим SR, цифровое увеличение x2.0.

Рис 9. Тепловизор NEC R550: стандартный режим, цифровое увеличение x2.0.

Четкое отображение и измерение в широком диапазоне (от широкоугольных до макросъёмочных объективов)

С использованием макросъёмочного объектива 21 мкм (пространственное разрешение 21 мкм)

ТЕПЛОВИЗОР NEC InfReC R550

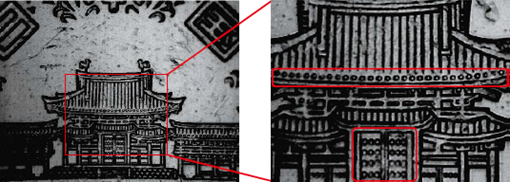

Рис 10. Тепловизор NEC R550: Возможность получения чётких изображений мелких деталей объекта.


Поле обзора и разрешение на расстоянии 1 метр с разными объективами

Тип объектива

Теле-объектив,
2-х

Штатный объектив

Широко-угольный
2-х

Широко-угольный
3-х



Поле обзора (Г)х(В)

29 х 22 см

57 х 42 см

128 х 92 см

211 х 149 см

L=1 м

Простр. Разре-шение

Норм. режим

0,44 мм

0,9 мм

1,74 мм

3,1 мм

Сверх-высокое (режим SR)

0,3 мм

0,6 мм

1,16 мм

2,1 мм


Дополнительные принадлежности

Модель

Характеристики /
примечания

Объективы

2х-кратный телеобъектив

IRL-TX02D

1б°(Г) х 12°(В)

2х-кратный широкоугольный

IRL-WX02D

64°(Г) х 48°(В)

Зх-кратный широкоугольный

IRL-WX03D

93°(Г) х 73°(В)

Макросъёмочный 21 мкм

IRL-C021UB20

13(Г) х 10(B) мм, рабочее расстояние 22 мм

Макросъёмочный 52 мкм

IRL-C052UB

33(Г) х 25(B) мм, рабочее расстояние 56 мм

Принадлежности

Адаптер переменного тока

RC60G-09D-110B (США)/ 110В/220В

110В (США), 110В или 220В

Перезаряжаемые аккумуляторы

2UR18650F

2500 мАч время непрерывной работы: 2,5 часа.

Устройство зарядки аккумулятора от переменного тока

NC-LSC05-110B (США)/ 110В/220В

110В(США), 110В или 220В

Бленда ЖК-дисплея

IRU-F01A


Технические характеристики тепловизора NEC R550



Характеристика

R550Pro

R550Pro-D

R550

R550-D

Основные характеристики

Инфракрасный детектор

Неохлаждаемая матрица в фокальной плоскости (микроболометр)

Спектральный диапазон

От 8 до 14 мкм

Диапазон измерения

От -40 до 2000 ° C

-40 до 650 ° C

Чувствительность (NETD)

0,025 ° C при 30 ° C (с функцией повышения соотношения сигнал-шум)

Точность измерений

± 1 ° C, (для 20 - 30° C, в других условиях это значение составляет ± 2° C или ± 2%)

Частота кадров

30 Гц / 60 Гц *1 / 120 Гц

7,5 Гц

30 Гц

7,5 Гц

Разрешение ИК-детектора

640 (Г) x 480 (В) пикселей

Размер термограммы, пиксели

Стандартный режим: 640 (Г) x 480 (В), режим сверхвысокого разрешения (режим SR): 1280 (Г) x 960 (В). *1

Поле зрения

32 ° (Г) x 24 ° (В) (со стандартным объективом)

Пространственное разрешение

Стандартный режим: 0.87мрад.
Режим сверхвысокого разрешения (режим SR): 58мрад *1

Диапазон фокусировки

От 10 см до бесконечности (со стандартным объективом)

Фокусировка

Автоматическая / ручная

Отображение изображения

Автоматические функции

Автоматическая установка шкалы, автофокус, полный авторежим

Цветные палитры

7 палитр (радужная, яркостная, горячий металл, черно - белая, и т. д.)

Градации шкалы цвета

256/32/16/8

Визуальный видеоканал

КМОП-камера 5M пикселей

Совмещение теплового и визуального изображений

Полиэкран, наложение (с возможностью изменения степени прозрачности),
Картинка в картинке (с возможностью изменения степени прозрачности)

Функции дисплея

1-8-кратное непрерывное увеличение (с возможностью установки положения на дисплее), индикация сетки координат, 9 изображений на полиэкране (в режиме воспроизведения)

Улучшение качества изображения

фильтрация шумов, усреднение, выделение границ

Измерительные функции

Точечное измерение температуры

10 перемещаемых точек, поиск точек с максимальной / минимальной температурой и разницей температур

Отображение температуры в назначенной области

максимальная/минимальная/средняя температура (5 прямоугольных областей)

нет

Индикация линейного профиля

Горизонтальная, вертикальная, горизонтальная и вертикальная

Функция сигнализации

Вывод на дисплей аварийной сигнализации - звуковой сигнал тревоги, цветовая сигнализация

Автономный вывод сигнала тревоги

нет

Коррекция температуры

По излучательной способности, с учётом влияния факторов внешней среды, фона, расстояния



Излучательная способность

Коррекция в заданных точках, по встроенной таблице коэффициентов

Обратный расчёт коэффициента излучения

нет

Стабилизатор дрейфа показаний

да

нет

Хранение и вывод данных

Устройство хранения

SD-карта памяти, карты SDHC

Формат данных

Фото: радиометрический JPEG (с данными температуры, 14 бит, с видимым изображением) Видео: SVX-файл (назначенный формат)

Сохранение данных

Фотоснимок (JPEG с данными температуры), Запись последовательности термограмм в виде SVX-видеофайла

Cверхвысокое разрешение (SR)

да

Панорамная съёмка из 4-х кадров

Горизонтальное поле 100 ° / Вертикальное поле 75 °

Запись видео на SD карту

Макс. 3 кадров/с

нет

Интервальная запись

Интервал от 3 секунд до 60 минут, с записанным визуальным изображением

Запись по сигналу внешнего триггера

да

нет

Запись голоса

30 секунд записи для воспроизведения на 1 файл с тепловым изображением

Текстовая аннотация

Аннотировать до 128 символов на 1 файл с тепловым отображением. Символы, импортированные с SD-карты

Интерфейс

USB 2.0

Сохранение данн.

да

Передача данных видео

Тепловое изображение: Максимум: 30 кадров/с.

Перенос данных кадра
W1: 640x240
W2: 640x120

Тепловое изображение

недоступно

W1: 60 Гц

W2: 120 Гц

Вход внешнего триггера

Функция автоматической записи с помощью внешнего триггерного входа

не задается

Видео выход

NTSC / PAL Возможность переключения

Выход сигнализации

Обеспечивает сигнал запуска внешней сигнализации

не задается

Вход внешнего триггера

Передача сигнала начала, конца записи

не задается

Прочие

Дисплей

цветной 3.5" ЖК дисплей, с регулировкой наклона и яркости, видоискатель(с регулировкой наклона)

Вспомогательные устройства

Лазерный указатель (красный, класс 2, IEC 60825-1 2007/2014), светодиодный индикатор, пульт дистанционного управления

Условия эксплуатации

Рабочая температура и влажность

- от 15° C до 50° C, относительная влажность 90% (без конденсации)

Температура хранения и влажность

- от 40° C до 70° C, относительная влажность 90% (без конденсации)

Вибрация и удар

29,4 м / с2 (3G), 294 м / с2 (30G)

ЭMC

Соответствует требованиям CE (класс A)

Класс защиты корпуса

IP54, эквивалент

Работа от аккумулятора

продолжительность 2,5 часа, перезаряжаемаый литий-ионный аккумулятор

Блок питания сетевой

100 В - 220 В переменного тока, 50/60 Гц

Размеры

Прибл. В121мм x Ш105мм x Г195мм (без учёта выступающих деталей)

Вес

Прибл. 1,3 кг (включая аккумулятор)

Стандартные аксессуары

Проводной пульт дистанционного управления, SD-карта, USB-кабель,
шейный ремень, рукоятка Beltx, перезаряжаемый литий-ионный
аккумулятор, программное обеспечение NS9500 Standard,
руководство по эксплуатации

Стандартное программное
обеспечение

InfReC Analyzer NS9500Professional

InfReC Analyzer
NS9500Standard 2

1 *Повышение разрешения достигается за счёт выявления повторяющихся точек на всех кадрах, полученных с использованием функции сверхвысокого разрешения, и удаления эффектов дрожания рук при съёмке * 2 Для передачи данных термовидеофильмов камерами моделей R550 / R550-D требуется обновление программы получения изображений до версии InfReC Analyzer NS9500 Professional (дополнительное программное обеспечение, поставляется на заказ).

Обьективы для тепловизора NEC R550

Для проведения измерений тепловизором NEC R550 очень важен выбор обьектива.

ТЕПЛОВИЗОР NEC InfReC R550

Рис 7. Варианты обьективов для тепловизора NEC R550.

21μm объектив для макросъемки (IRL-C021UB20)

ТЕПЛОВИЗОР NEC InfReC R550

Диапазон измерений

-40 to 500℃

Поле обзора (F.O.V.)

13 mm (H) x 10 mm (V)

Разрешение

21μm

Фокусное расстояние

22 mm

Измерение

φ59 mm x 27.9 mm

Вес

145g или меньше

52μm объектив для макросъемки (IRL-C052UB)

ТЕПЛОВИЗОР NEC InfReC R550

Диапазон измерений

-40 to 500℃

Поле обзора (F.O.V.)

33 mm (H) x 25 mm (V)

Разрешение

52μm

Фокусное расстояние

56 mm

Измерение

φ44 mm x 30 mm

Вес

105g или меньше

2x телеобъектив (IRL-TX02D)

ТЕПЛОВИЗОР NEC InfReC R550

Диапазон измерений

-40 to 2000℃

Поле обзора (F.O.V.)

16° (H) x 12° (V)

Пространственное разрешение

0.44mrad

Рабочее расстояние

2m ~ ∞

Измерение

φ64 mm x 22 mm

Вес

125g или меньше

2x широкоугольный объектив (IRL-WX02D)

ТЕПЛОВИЗОР NEC InfReC R550

Диапазон измерений

-40 to 2000℃

Поле обзора (F.O.V.)

64° (H) x 48° (V)

Пространственное разрешение

1.74mrad

Рабочее расстояние

0.1m ~ ∞

Измерение

φ80 mm x 63 mm

Вес

230g или меньше

3x широкоугольный объектив (IRL-WX03D)

ТЕПЛОВИЗОР NEC InfReC R550

Диапазон измерений

-40 to 2000℃

Поле обзора (F.O.V.)

93° (H) x 73° (V)

Пространственное разрешение

3.10mrad

Рабочее расстояние

0.1m ~ ∞

Измерение

φ59 mm x 89.3 mm

Вес

330g или меньше

Перечисленные технические характеристики, внешний вид и конструкция могут быть изменены без предварительного уведомления.

Компания NIPPON AVIONICS Co., Ltd. не несет ответственности за повреждения инфракрасных детекторов из-за поступления через объектив света высокой интенсивности (например, лазера, Солнца).

Вы можете не только купить у нас данный тепловизор, но и заказать его поверку! Заказать поверку тепловизора...
