ТЕПЛОВИЗОР NEC R450
МНОГОЦЕЛЕВАЯ ИНФРАКРАСНАЯ КАМЕРА ВЫСОКОГО РАЗРЕШЕНИЯ INFREC R450
Универсальная модель, для применения в различных отраслях, от исследования микро компонентов до диагностики строительных конструкций.
Улучшенное разрешение
- Поле зрения: 24° x 18°
- Пиксели: 480 x 360
- Пространственное разрешение: 0.87 мрад
 |
|
| |
Широкий диапазон измерений
- Температура до 1500°C
- Возможность измерения температуры объекта в одном диапазоне, режим R450Pro
 |

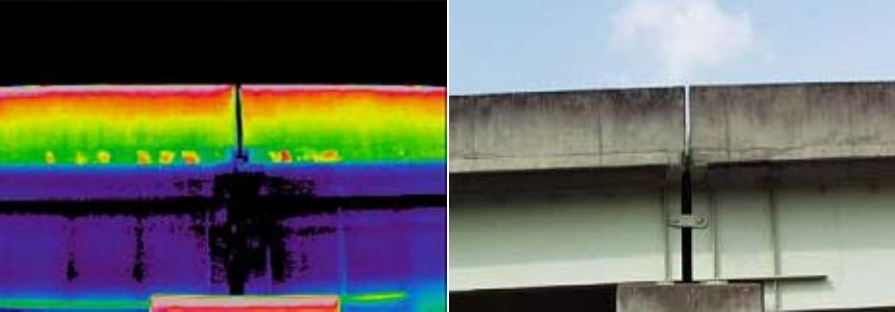

Рис 1. Диагностика строительных конструкций (мост). |
 |
Рис 2. Диагностика подшипника электродвигателя. |
 |
Рис 3. Диагностика контактной сварки. |
Увеличение изображения в режиме суперразрешения
- 960 x 720 пикселей в режиме SR без использования дополнительных объективов
Новейший тепловизор NEC R450:
Высокая эффективность при демократичной цене!
Повышение разрешения в режиме SR достигается за счёт выявления повторяющихся точек на всех кадрах, полученных с использованием функции сверхвысокого разрешения, и удаления эффектов дрожания рук при съёмке.
 |
 |
 |
Рис 4. Обследование здания. |
Рис 5. Процессы переноса тепловой энергии. |
Рис 6. Тепловые испытания устройств микроэлектроники. |
Тепловизор NEC R450 оснащен режимом "панорама"
Камера NEC R450 оснащена функцией "панорамы", которая позволяет получить панорамное тепловое изображение при произвольных углах развертки (приблизительно 75° по горизонтали и 56° по вертикали) без необходимости делать отдельные снимки. Панорамное изображение можно сохранить в файл формата JPEG без использования ПК.
 |
Рис 7. Тепловизор NEC R450: изображение, полученное в режиме "панорама". |
Тепловизор NEC R450 имеет режим "суперразрешение" с возможностью 4-х кратного цифрового масштабирования.
 |
 |
 |
Рис 8. Тепловизор NEC R450: стандартное разрешение. |
Рис 9. Тепловизор NEC R450: 2-х кратное увеличение. |
Рис 10. Тепловизор NEC R450: 4-х кратное увеличение. |
Наложение каналов, на выбор 3 способа просмотра:
 |
Рис 11. Простое переключение, с помощью одной кнопки. |
 |
 |
 |
Рис 12. Тепловизор NEC R450: Параллельно расположенные изображения. |
Рис 13. Тепловизор NEC R450: «Картинка в картинке» (изменяемая прозрачность). |
Рис 14. Тепловизор NEC R450: Наложение (изменяемая прозрачность). |
 |
Рис 15. Тепловизор NEC R450: быстрая автоматическая регулировка фокуса. |
Функция автоматической записи видео
- Автоматическая запись видео на подключённый ПК по сигналу внешней синхронизации (модель R450 PRO)
- Возможность автоматизированной записи данных объекта, подключенного к испытательному стенду или оборудованию, данные передаются через интерфейс USB 2.0, без необходимости настройки системы ввода-вывода, автоматически.
 |
Рис 16. Запись видео на ПК в автоматическом режиме. |
Поле измерения и разрешение для различных объективов на расстоянии 1 метр
Тип объектива |
Теле-объектив, |
Штатный объектив |
Широко-угольный |
||
|
Поле обзора (Г)х(В) |
21 х 16 см |
43 х 32 см |
86 х 64 см |
|
L=1 м |
Простр. Разре-шение |
Норм. режим |
0,45 мм |
0,9 мм |
1,8 мм |
Сверх-высокое (режим SR) |
0,3 мм |
0,6 мм |
1,3 мм |
||
Пространственное разрешение изменяются пропорционально расстоянию до объекта - чем дальше объект, тем больше минимальная область измерения с данным объективом.
Линейное поле обзора увеличивается пропорционально кратности широкоугольного объектива и уменьшается, пропорционально кратности телеобъектива.
Принадлежности
Дополнительные принадлежности / Модель |
Характеристики / примечания |
|
Объективы |
2х-кратный телеобъектив, IRL-TX02C-B |
12°(Г) х 9°(В) |
2х-кратный широкоугольный, IRL-WX02C-B |
48°(Г) х 36°(В) |
|
Макросъёмочный 52 мкм, IRL-C052UB |
25(Г) х 18.7(В) мм, рабочее расстояние 5б мм |
|
Принадлежности |
Адаптер переменного тока, RC60G-09D-220V |
220В |
Перезаряжаемые аккумуляторы, 2UR18650F |
2500 мАч время непрерывной работы: 2,5 часа (тип.) |
|
Устройство зарядки аккумулятора |
220В |
|
Комплект оборудования для электропитания
Наименование |
Модель |
Технические характеристики / примечания |
|
Комплект оборудования для электропитания |
PKA-220VGM |
Для региона питания 220 – 240В (Европа и Азия) |
1 адаптер переменного тока, 1 зарядное устройство батарей и 2 кабеля питания переменного тока |
Предупреждения и предостережения. Перед использованием данного изделия, пожалуйста, внимательно прочитайте в прилагаемом руководстве по эксплуатации разделы «ПРЕДУПРЕЖДЕНИЯ» и «ПРЕДОСТЕРЕЖЕНИЯ» для обеспечения правильной работы. - Не размещайте изделие в условиях высокой температуры, высокой влажности или высокого содержания инертного газа.
Технические характеристики тепловизора NEC R450
|
Характеристика |
R450Pro |
R450Pro-D |
R450 |
R450-D |
|||||||
Основные характеристики |
Инфракрасный детектор |
Неохлаждаемая матрица в фокальной плоскости (микроболометр) |
||||||||||
Спектральный диапазон |
От 8 до 14 мкм |
|||||||||||
Диапазон измерений |
От -40 до 1500 ° C |
-40 до 650 ° C |
||||||||||
Чувствительность (эквивалент NETD) |
0,025 ° C при 30 ° C (с функцией повышения соотношения сигнал-шум) |
|||||||||||
Точность измерений |
± 1 ° C (при температуре окружающей среды от 20 до 30 ° C )* 1 |
|||||||||||
Частота кадров |
40 Гц |
8 Гц |
40 Гц |
8 Гц |
||||||||
Разрешение ИК-детектора |
480 (Г) x 360 (В) пикселей |
|||||||||||
Размер термограммы, пиксели |
Стандартный режим: 480 (Г) x 360 (В), режим SR: 960 (Г) x 720 (В) Только неподвижные изображения |
|||||||||||
Поле зрения |
24 ° (Г) x 18 ° (В) (со стандартным объективом) |
|||||||||||
Пространственное разрешение |
Стандартный режим: 0.87мрад, режим SR: 0,58 мрад |
|||||||||||
Фокусное расстояние |
От 10 см до бесконечности (со стандартным объективом) |
|||||||||||
Фокусировка |
Автоматическая / вручную |
|||||||||||
Отображение изображения |
Автоматические функции |
Автоматическая установка шкалы, автофокусировка, полный авторежим |
||||||||||
Цветные палитры |
7 палитр (радужная, яркостная, горячий металл, черно - белая, и т. д.) |
|||||||||||
Градации цветовой шкалы |
256/32 / 16/8 |
|||||||||||
Визуальный видеоканал |
КМОП-камера 5M пикселей |
|||||||||||
Совмещение теплового и визуального изображений |
Параллельно расположенные тепловое и визуальное, наложение (изменяемая прозрачность), картинка в картинке (изменяемая прозрачность) |
|||||||||||
Функции дисплея |
1-8-кратное непрерывное увеличение (с возможностью установки положения на дисплее), индикация сетки координат, 9 изображений на полиэкране (в режиме воспроизведения) |
|||||||||||
Улучшение качества изображения |
Фильтрация шумов, усреднение (с удалением паразитных отражённых сигналов), выделение краев |
|||||||||||
Измерительные функции |
Точечное измерение температуры |
10 назначенных точек, поиск точек с максимальной / минимальной температурой и разницей температур |
||||||||||
Отображение температуры в назначенной области |
максимальная/минимальная/средняя температура (5 прямоугольных областей) |
не задается |
||||||||||
Индикация линейного профиля |
Горизонтальная, вертикальная, горизонтальная и вертикальная |
|||||||||||
Функция сигнализации |
Вывод на дисплей аварийной сигнализации - звуковой сигнал тревоги, сигнализация цветовая. |
|||||||||||
Автономный вывод сигнала тревоги |
не задается |
|||||||||||
Коррекция температуры |
по излучательной способности, с учётом влияния факторов внешней среды, фона, расстояния |
|||||||||||
|
По излучательной способности объекта |
Многоточечная коррекция, встроенная таблица коэффициентов излучения |
||||||||||
Обратный расчёт коэффициента излучения |
не задается |
|||||||||||
Стабилизатор дрейфа показаний |
да |
не задается |
||||||||||
Хранение и вывод данных |
Устройство хранения |
SD-карта памяти, карты SDHC, внешнее устройство |
||||||||||
Формат данных |
Фото: радиометрический JPEG (с данными температуры, 14 бит, с видимым изображением) |
|||||||||||
Сохранение данных |
Фотоснимок (JPEG с данными температуры с визуальным изображением), Видеоряд термограмм |
|||||||||||
|
сверхвысокое разрешение (SR) |
да |
||||||||||
Быстрое панорамирование, 4 термограммы |
Горизонтальная стыковка термограмм 75 ° / Вертикальная - 56 ° (для стандартного объектива) |
|||||||||||
Запись термовидеофильма на SD |
Макс. 5 кадров/с |
Макс. 4 кадров/с |
не задается |
|||||||||
Интервальная запись |
Интервал от 3 секунд до 60 минут, термограммы с изображением визуального канала |
|||||||||||
Запись по сигналу внешнего триггера |
да |
не задается |
||||||||||
Запись голоса |
30 секунд записи для воспроизведения на 1 файл |
|||||||||||
Текстовая аннотация |
Аннотировать до 128 символов на 1 файл с тепловым отображением. Символы, импортированные с SD-карты |
|||||||||||
Интерфейс |
USB 2.0 |
Сохранение и передача массива |
да |
|||||||||
Передача данных видео |
Тепловое изображение |
|||||||||||
ИК-изображение: Макс.40Гц *4. Видимое изображение: макс.2,5Гц |
ИК-изображение: Макс. 8Гц. Видимое изображение: макс. 2Гц |
ИК-изображение: Макс. 40Гц *4. Видимое изображение: макс.2,5Гц |
ИК-изображение: Макс. 8Гц. Видимое изображение: макс.2 Гц. |
|||||||||
|
|
|||||||||||
Вход внешнего триггера |
Функция автоматической записи термограмм по сигналу с внешнего триггерного входа |
не задается |
||||||||||
Видео выход |
NTSC / PAL Возможность переключения |
|||||||||||
Выход сигнализации |
Контактный сигнал. Отсутствие напряжения |
не задается |
||||||||||
Вход внешнего триггера |
Импульсный сигнал |
не задается |
||||||||||
Другие |
Дисплей |
Цветной 3.5" ЖК дисплей с регулировкой наклона и яркости, видоискатель с регулировкой наклона |
||||||||||
Вспомогательные устройства |
Лазерный указатель (красный, класс 2, IEC 60825-1 2007/2014), светодиодный индикатор, пульт дистанционного управления |
|||||||||||
Условия эксплуатации |
Рабочая температура и влажность |
- от 15 ° C до 50 ° C, относительная влажность 90% (без конденсации) |
||||||||||
Температура хранения и влажность |
- от 40 ° C до 70 ° C, относительная влажность 90% (без конденсации) |
|||||||||||
Вибрация и удар |
29,4 м / с2 (3G), 294 м / с2 (30G) |
|||||||||||
ЭMC |
Соответствует требованиям CE (класс A) |
|||||||||||
Защита от пыли и брызг |
Класс защиты IP54, эквивалент |
|||||||||||
Работа от аккумулятора |
2,5 часа (типовая), перезаряжаемый литий-ионный аккумулятор |
|||||||||||
Мощность переменного тока |
100 В - 220 В переменного тока, 50/60 Гц . |
|||||||||||
Размеры |
В121мм x Ш105мм x Г195мм (без учёта выступающих деталей) |
|||||||||||
Вес |
1,3 кг (включая аккумулятор) |
|||||||||||
Стандартные аксессуары |
пульт дистанционного управления , SD-карта, USB-кабель, шейный ремень, рукоятка Beltx, перезаряжаемая литий-ионный аккумулятор, программное обеспечение, руководство по эксплуатации |
|||||||||||
Стандартное программное обеспечение |
InfReC Analyzer NS9500Professional |
InfReC Analyzer NS9500Standard *3 |
||||||||||
* 1 - В других условиях это значение составляет ± 2 ° C или ± 2%. * 2 - Только неподвижные изображения.* 3 - Для передачи данных термовидеофильмов камерами моделей R450 / R450-D требуется обновление программы получения изображений до версии InfReC Analyzer NS9500 Professional (дополнительное программное обеспечение, поставляется на заказ). * 4 - Передача 40Гц выполняется только для ИК-изображения. Если требуется передать ИК-изображение в движении совместно с видимым изображением в движении, скорость передачи ИК-изображения составляет максимум 20 Гц.
Перечисленные технические характеристики, внешний вид и конструкция могут быть изменены без предварительного уведомления. Названия компаний и товаров являются торговыми наименованиями или зарегистрированными товарными знаками каждой компании. Компания NIPPON AVIONICS Co., Ltd. не несет ответственности за повреждения инфракрасных детекторов из-за поступления через объектив (ы) сильного света (например, лазера). Этот продукт подпадает под действие Закона об экспортном контроле Японии. В зависимости от места назначения может потребоваться предварительная оценка и получение разрешения. При экспорте из страны, для поставки в которую он предназначался изначально, обязательно следуйте экспортным правилам этой страны, поскольку это может заранее потребовать экспортного разрешения.
